Aplikace
Naše společnost poskytuje samohybné vrtné soupravy RL-CZ10/20-nákladních automobilů-, které se používají k vrtání ropných nebo vodních vrtů. Vrtnou soupravu CZ10 lze široce použít pro vrtání studní s hloubkou menší než 1000 m. CZ 20 je vhodný pro vrtání studní s hloubkou menší než 2000 m.
Vlastnosti
-
Naše vrtná souprava-na nákladních automobilech integruje napájecí systém, tahací zařízení, jeřáb, pojezdový blok a převodový systém do-podvozku s vlastním pohonem, který nabízí snadné a cenově{2}}efektivní přemístění, spolehlivý výkon, vysokou provozní nosnost a vynikající-mobilitu napříč zeměmi.
-
Celková konfigurace a klíčové specifikace jednotky jsou navrženy v plném souladu s normami SY/T5202-2004.
-

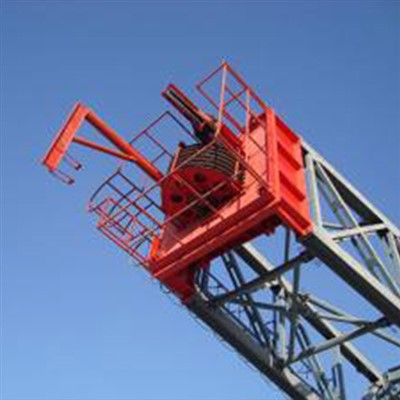

Kritické součásti-včetně jeřábu, podstavce, tažného zařízení, posuvného bloku, háku, korunového bloku, otočného čepu, otočného stolu a kalového čerpadla-jsou vyrobeny tak, aby splňovaly specifikace API a požadavky HSE. Tyto díly nesou odpovídající identifikační značky API a HSE.
-
Zařízení je postaveno na vyspělé a spolehlivé technologii a obsahuje základní komponenty, jako jsou dieselové motory a převodovky od celosvětově uznávaných výrobců, jako jsou Caterpillar a CMI (NYSE: CMI). Všechny sestavy součástí přísně dodržují normy výrobce originálního zařízení.
Technické parametry
|
Model |
RL-CZ10 |
RL-CZ20 |
|
Typ struktury |
Vlastní-pohon |
Vlastní-pohon |
|
Hloubka vrtání (m) (5" vrtná tyč) |
1000 |
2000 |
|
Pracovní hloubka (m) (3 1/2" vrtací tyč ) |
3200 |
5300 |
|
Maximální zatížení háku (kN) |
900 |
1580 |
|
Rychlost háku (m/s) |
0.2-1.4 |
|
|
Výška Derricka |
29 |
35 |
|
Model motoru |
CAT3406B |
CAT3412BDITA |
|
Výkon motoru |
268.5 |
485 |
|
Model skříně hydraulické převodovky |
CLBT5961 |
CLBT6061 |
|
Přenosový režim |
Hydraulické + mechanické |
Hydraulické + mechanické |
|
Cestovní systém |
4×3 |
5×4 |
|
Průměr hlavního vrtacího vedení |
Φ26 |
Φ29 |
|
Model s pohyblivým blokovým hákem |
YG90 |
YG135/YG160 |
|
Otočný model |
SL115 |
SL135/SL160 |
|
Model otočného stolu |
ZP175 |
ZP175 |
|
Model podvozku/jízdní režim |
XD40/8×6 |
XD60/12×8 |
|
Úhel nájezdu / úhel odletu ( ve stupních ) |
25 stupňů / 16 stupňů |
26 stupňů / 18 stupňů |
|
Minimální světlá výška |
290 |
311 |
|
Maximální stoupavost |
30% |
26% |
|
Minimální poloměr otáčení (m) |
14 |
19.2 |
|
Celkový rozměr pro odstranění (mm) |
16.7×2.8×4.3 |
20.5×2.8×4.45 |
|
Hmotnost hlavního rámu |
42000 |
55000 |
|
Hmotnost příslušenství (kg) |
Asi 15 000 |
Asi 25 000 |
